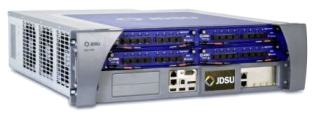

FC总线协议测试仪当前位置:首页 > 产品展示 > JDSU测试仪表 > FC总线协议测试仪

光纤通道协议测试解决方案

http://www.luy-tech.com/  来源:北京路源光科技有限公司  咨询热线:010-68482707 68482709/10  浏览: 2603
产品摘要详细参数产品图片

       为了完成信息的传输与储存,在一个光纤通道系统中一般会涉及 FC网卡、FC交换机、FC 存储(一般采用电子盘 SSD)等几个环节。这样就需要对各个环节进行综合分析、测试,保证系统中各个部件的兼容性、稳定性和可靠性。需要一个综合测试平台来对整个系统的各个部件进行评估和测试。


       JDSU作为光纤通道测试领域的领头厂商,依赖多年的行业经验,提供多种光纤通道相关的测试模块及设备,可以覆盖设备研发、测试、集成等多个阶段,与国内外几乎所有光纤通道厂商、研究所建立了长期的合作关系。


       针对在光纤通道的日常研发测试过程中涉及的各种需求,JDSU的不同测试模块都可以进行覆盖。


       JDSU公司光纤通道测试方案是业内最早支持光纤通道测试的方案,也是业内支持全套测试的唯一方案,在商用以及军用光纤通道市场处于垄断地位。测试的内容包括光纤通道协议分析、误码率测试、扰流测试、交换机性能/吞吐量压力测试、包发生器等。


光纤通道网卡测试所需工具应具备功能


需要协议分析工具(Analyzer),当发现光纤通道网卡和其它设备通讯出现异常的时可以进行问题的快速定位;

需要误码率测试工具(BERT),可以主动诊断出光纤通道网卡从光电转换接口—〉SERDES—〉FPGA 芯片这部分硬件能否满足 FC 规范规定的需要小于 10-12 的误码率要求;
需要线速错误注入工具(Jammer),可以根据故障现象主动定义策略修改得到研发人员指定的数据报文,来检验问题是否能够复现,当然通过JAMMER 功能制造任何类型的出错;


光纤通道交换机测试所需工具应具备功能


需要协议分析工具(Analyzer),当发现 SWITCH 和其它设备通讯出现异常的时候可以快速定位出问题;
需要误码率测试工具(BERT),可以主动诊断出 FC SWITCH 从光电转换接口—〉SERDES—〉FPGA 芯片这部分硬件能否满足 FC 规范规定的需要小于 10-12 的误码率要求;
需要线速错误注入工具(Jammer),可以根据故障现象主动定义策略修改得到研发人员指定的数据报文,来检验问题是否能够复现,当然也应该能通过该功能制造任何类型的出错;
需要光纤通道发生器功能(Generator),可以模拟光纤通道主机来配合交换机来主动验证交换机的功能;
需要光纤通道交换机压力测试功能(Load Tester),可以用来测试交换机的整体系统性能,有无丢包,有无转发顺序出现问题,有无出错等;只有经过该步骤才能保证交换机在满负荷状态下的稳定/可靠性。


      另外,考虑到原来老的1553B总线上存在应用的迁移问题,以及对于应用领域的特殊环境,测试工具还支持下列应用协议族的完整支持,包括:


FC-AE 协议族
FC-AE-ASM,FC-AE-FCLP,FC-AE-1553,FC-AE-RDMA,FC-AE-VI
FC-AV 协议族
